IoTにおけるLoRaWANの範囲に影響を与える要因は何ですか?

IoTにおけるLoRaWANの範囲に影響を与える要因

導入

LoRaWAN (Long Range Wide Area Network) テクノロジーは、モノのインターネット (IoT) の世界に革命をもたらし、大量の電力を消費することなく、長距離にわたってデバイスを接続する手段を提供します。この画期的なイノベーションは、スマート シティ、農業、サプライ チェーン管理、環境モニタリングなど、さまざまな分野の進歩を推進してきました。

LoRaWAN の範囲にどのような要因が影響するかを理解することは、ネットワークの計画、拡張、パフォーマンスの最適化にとって非常に重要であり、技術的にも商業的にも大きな関心を集めるトピックとなっています。

LoRaWAN ネットワークの範囲を最大化できるため、広大な地理的範囲にワイヤレス センサー ネットワークを展開できます。これは、かつては経済的にもロジスティック的にも不可能なことでした。ただし、この拡張カバレッジの実現には課題が伴います。LoRaWAN ネットワークの範囲は、技術仕様、環境条件、規制の境界、無線周波数伝搬の固有の特性など、さまざまな影響を受けます。

この記事の目的は、LoRaWAN ネットワークの範囲に影響を与える無数の要因を詳しく調べることです。プロトコルの技術的基盤、さまざまな環境パラメータの相互作用、ネットワーク トポロジの重要性、規制フレームワークの順守によって課される制約について検討します。この徹底的な調査を通じて、読者は実際のケース スタディとアプリケーションによって強化された LoRaWAN 範囲の決定要因について包括的に理解できるようになります。

LoRaWANを理解する

LoRaWAN ネットワークの範囲に影響を与えるさまざまな要因を詳しく調べる前に、このテクノロジーの基本的な特性と動作原理を理解することが重要です。LoRaWAN は、データを無線波にエンコードする物理層または変調技術である LoRa と、システム アーキテクチャと通信プロトコルを定義するネットワーク プロトコルである LoRaWAN という 2 つの主要コンポーネントの交差点にあります。

  1. LoRa: 物理層
    LoRa は「Long Range」に由来し、チャープ拡散スペクトル (CSS) 技術を採用した拡散スペクトル変調技術です。この方法は長距離通信の維持に優れ、開けた田舎のエリアで数キロメートルに及ぶ範囲を実現できます。LoRa 変調の主な利点の 1 つは、信号干渉に対する耐性と低電力要件です。これにより、バッテリー駆動のデバイスは再充電なしで何年も動作できます。
  2. LoRaWAN: ネットワーク プロトコル
    LoRaWAN は、LoRa 物理層を活用しながら、ネットワークの通信プロトコルとシステム アーキテクチャを定義します。これは、ネットワークの整合性とセキュリティを維持するメディア アクセス制御 (MAC) 層プロトコルです。LoRaWAN は双方向通信を可能にします。これは、データ (センサーの読み取り値など) を送信し、コマンド (アクチュエータ制御メッセージなど) を受信する必要がある IoT デバイスにとって重要な機能です。

LoRaWANの仕組み

  • LoRaWAN を使用すると、デバイスは長距離ワイヤレス接続を介してインターネットに接続されたアプリケーションと通信できます。ネットワーク アーキテクチャは通常、スター トポロジでレイアウトされ、エンド デバイスは、すべて中央ネットワーク サーバーに接続された 1 つまたは複数の LoRaWAN ゲートウェイへのシングル ホップ ワイヤレス通信を使用します。
  • この技術は、地域によって異なるライセンス不要の ISM (産業、科学、医療) 帯域で動作します (例: ヨーロッパでは 868 MHz、北米では 915 MHz)。LoRaWAN ネットワークは 1 日あたり数百万のメッセージを処理できるため、さまざまなアプリケーションに拡張可能で多用途に使用できます。

無線技術におけるネットワーク記述の基準

無線技術におけるネットワークを説明するために使用できる特性は基本的に 3 つあります。

  • 範囲
  • データ転送速度
  • エネルギー消費

物理法則により明確な制限があるため、3 つの基準すべてに同等の重要性を持たせることは困難です。たとえば、LoRaWAN は比較的少ないエネルギーで長距離にわたってデータを送信できますが、データ レートは非常に低くなります。

Wi-Fi と Bluetooth は高いデータ レートを実現できますが、消費電力が比較的高く、範囲が狭くなります。スマートフォン ユーザーなら誰でも、このエネルギー消費量はよく知っています。大手通信事業者の基地局は、高いデータ レートと比較的長い距離を提供しますが、そのためには大量のエネルギーを供給する必要があります。したがって、このような設備では電源が重要な要素となります。

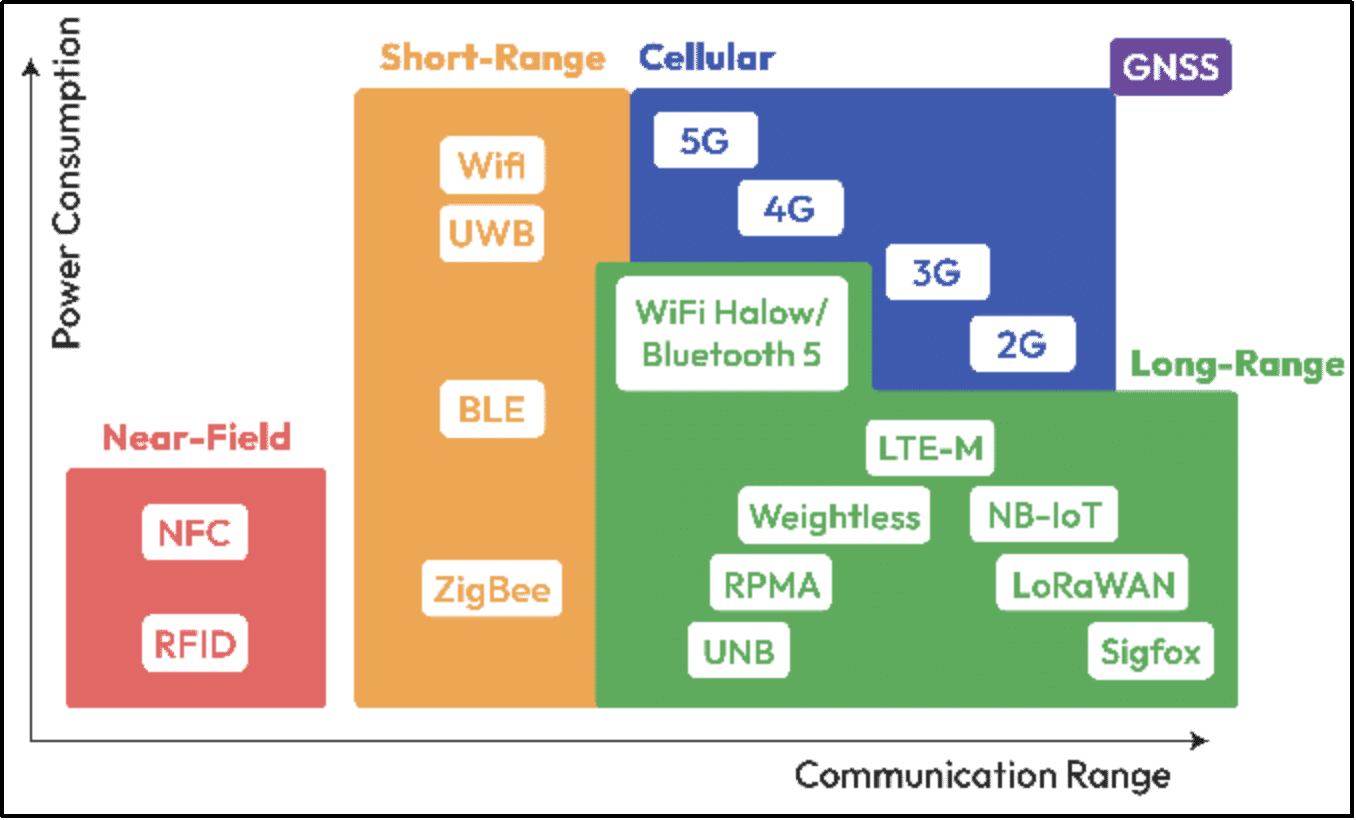

図1: 通信範囲と消費電力の図
図1: 通信範囲と消費電力の図
図2: 通信範囲とデータレートの図
図2: 通信範囲とデータレートの図

動力伝達バランス

電力伝送バランスは、無線伝送チャネルの品質を示します。送信電力、受信感度、アンテナ利得、自由空間パス損失 (FSPL) を加算して計算できます。

LoRaWANは電力伝送バランスを計算します。

パス損失は、送信機と受信機の間の距離にわたって自由空間で失われるエネルギーを表します。TX が Rx から遠いほど、エネルギーは低くなります。

パス損失は通常次のように表される。

FSPL

どこが意味するか:

FSPL = 自由空間パス損失;

d = TX と Rx 間の距離(メートル)

= 周波数(ヘルツ)

自由空間減衰については、広く使用されている対数式もあります。

20ログ10

距離 (d) が 2 倍になると、6dB の損失が発生します。

受信側(Rx)では、受信側の感度が電力伝送バランスに影響を与える要因です。Rx 感度は、受信可能な最小電力と熱雑音許容度を表します。

処方感度

ここでの意味は次の通りです:

BW = 帯域幅(Hz)

NF = dB 単位のノイズ係数

SNR = 信号対雑音比。

信号がノイズとどの程度離れているかを示します。

LoRa デバイスの Rx はより敏感なので、WLAN よりも優れています。アンテナ ゲインやその他の種類の自由空間減衰を考慮しないパス損失の極端なケース:

動力伝達バランス

LoRaWAN 電力伝送バランスの計算例:
送信電力 = 14 dBm;
BW = 125KHz = 10log10 (125000) = 51;
NF = 6dB (LoRaWAN ネットワークのゲートウェイの NF 値は低くなります)。
SNR = -20 (SF = 12 の場合)。
これらの数値を式③に代入すると、Rx感度は次のようになります。 -137dBm
受信感度 = – 174 + 51 + 6 – 20 = -137 dBm
電力伝送バランスは、次の式を使用して計算できます。
電力伝送バランス = -137dB – 14dB = -151dB

指定された値では、LoRaWAN 範囲の電力伝送バランスは 151 dB なので、最適な条件 (純粋な自由空間減衰) で最大 800 km の距離を克服できます。LoRaWAN 範囲は世界記録で 702 km です。

ランシテック 記録は20kmです。

  • ゲートウェイは高さ30mの建物の上に設置されています
  • 追跡者は海の船に乗っている
  • 送信電力 = 20dBm

LoRaWAN の範囲に影響を与える技術的要因

LoRaWAN ネットワークの範囲は、単一の要素によって決まるのではなく、さまざまな技術コンポーネントの累積的な結果です。これらには、送信電力、受信機の感度、アンテナ特性などの側面が含まれており、これらが組み合わさって、LoRaWAN ネットワークが長距離にわたってデータを送信するための基本的な能力を形成します。

TX 電力は、電波がどこまで届くかを決定する上で非常に重要です。電力が高いほど、距離が長くなりますが、エネルギー消費量も大きくなり、デバイスのバッテリー寿命に影響します。さらに、他のワイヤレス テクノロジーとの干渉を防ぐために、規制により最大許容 TX 電力が制限されることがよくあります。

  • 規制上の制限: 国や地域によって、送信電力に関する独自の規制があります。たとえば、ヨーロッパでは、ETSI 規制により、LoRaWAN デバイスの最大送信電力は通常、868 MHz ISM 帯域で 14 dBm に制限されています。
  • 電力増幅一部の LoRaWAN デバイスには、送信電力を高めるためのパワーアンプが搭載されていますが、これらは法的制限とバッテリー寿命とのトレードオフによって制約されます。

より感度の高い受信機は、パス損失や環境要因によって失われる可能性のある弱い信号を拾うことができるため、LoRaWAN の範囲が広がります。

  • 受信機の品質と設計: ノイズ指数の優れた高品質受信機は、システム感度を向上させます。これは、かなりの距離や厳しい状況で信号を検出する必要があるシナリオでは重要です。
  • ネットワーク設計への影響高感度の受信機を実装すると、各ゲートウェイがより遠くのデバイスからの信号を検出して処理できるため、LoRaWAN 展開に必要なゲートウェイの数を減らすことができます。

アンテナの種類と配置

アンテナは、LoRaWAN ハードウェア構成の重要な要素です。アンテナの設計、配置、周囲の環境は、ネットワーク範囲に大きな影響を与える可能性があります。

  • アンテナゲイン: アンテナのゲインは、その指向性と効率性を反映します。ゲインの高いアンテナは、エネルギーを特定の方向に効果的に集中させ、範囲を広げることができます。ただし、ゲインの高いアンテナはビーム幅が狭くなる場合もあり、一部の展開シナリオでは欠点となることがあります。
  • アンテナタイプ全方向性アンテナは水平方向に均一に電力を放射しますが、指向性アンテナは特定の方向に電力を集中させます。これらのタイプの選択は、特定のアプリケーションとカバレッジが必要なエリアによって異なります。
  • 配置と環境: アンテナの位置は、その設計と同じくらい重要です。アンテナは、カバーエリアへの見通しがきく、障害物のない場所に設置する必要があります。建物、植物、地形はすべて信号の伝播に影響し、範囲に影響します。

    自由空間減衰係数

    距離が 2 倍になると、LoRa 自由空間減衰は 6dB 増加するため、無線伝搬減衰は対数関数に従います (以下の式を参照)。
  • FSPL= 自由空間パス損失;
    d = TX と Rx 間の距離(メートル) = 周波数(ヘルツ)
    [FSPL (dB) = 20log10 (d) + 20log10 (f) -147.55]。

LoRaWAN の範囲によって生じるエネルギー損失に加えて、物体による電波の反射や屈折によっても電波が重なり合う可能性があります。

LoRaWAN の範囲に影響を与える環境要因

LoRaWAN ネットワークが動作する環境は、その有効範囲に重要な役割を果たします。地形、人工構造物、天候などの要因は信号の伝播に影響を与える可能性があり、良好なネットワーク パフォーマンスを維持するために対処しなければならない課題が生じます。

  • 地形——フレネルゾーン係数。
  • 地形の物理的特徴によって、電波の伝播が大きく左右されます。LoRaWAN 信号は、見通しが遮られることが多い丘陵地帯や山岳地帯よりも、開けた平坦な地域の方が遠くまで届きます。
  • フレネルゾーンとは、無線通信における概念で、2 つの通信デバイス間の直接見通し外の楕円形の領域を指します。このゾーンは無線通信において重要であり、この領域内の障害物は信号の散乱やマルチパス効果を引き起こし、通信品質に影響を与える可能性があります。したがって、無線通信システムの計画と設置では、フレネルゾーンが信号伝送に与える影響を考慮する必要があり、通信経路に沿って十分なクリアランススペースを確保することが重要です。
  • 長距離を効果的にカバーし、良好な電力伝送バランスを得るためには、送信機と受信機の間にできるだけ直線的な見通し線を確立することが不可欠です。無線伝送の見通し線間の特定の領域はフレネル領域です。送信アンテナと受信アンテナは通常は視覚的に接触していますが、これらの領域に物体があると電波の伝播に悪影響が及びます。フレネル帯内の物体ごとに信号レベルが低下し、LoRaWAN の範囲が狭まります ( 図 3 LoraWAN 範囲に応じたフレネル ゾーン係数)。したがって、通常は建物の上に LoRaWAN を設置するのがよいでしょう。高ければ高いほど良いです。
図3 フレネルゾーン係数がLoraWANの範囲に影響を与える
図3 フレネルゾーン係数がLoraWANの範囲に影響を与える

全方向性アンテナは、LoRaWAN 範囲ネットワークで使用される一般的な技術です。したがって、放射エネルギーは水平面に拡散し、ネットワーク ノードとゲートウェイはそこに配置されます。ヨーロッパでは、ISM バンドの送信電力は 868 MHz で 14 dBm に制限されています。最大アンテナ利得は 2.15 dBi です。

人工構造物——構造減衰係数と都市環境

  • 都市部では、建物が無線信号を遮ったり反射したりすることがあり、減衰(信号損失)やマルチパス伝播(信号が受信機に到達するまでに複数の経路をたどる)を引き起こし、干渉を引き起こして受信信号の品質を低下させる可能性があります。

構造減衰係数構造減衰、つまり無線信号がさまざまな障害物を通過する際の減衰は、送信信号の受信に影響を与え、信号範囲が大幅に減少することを保証します。たとえば、ガラスの減衰はわずか2dBです。これは、厚さ30センチメートルのコンクリート壁よりもはるかに小さい影響です。下の表は、さまざまな材料とそれらの典型的な減衰を示しています。

物質の減衰
デシベル

ガラス(6mm)
ガラス(13mm)
木製(76mm)
レンガ(89mm)
レンガ(178mm)
レンガ(267mm)
レンガ(102mm)
石垣(203mm)
レンガコンクリート(192mm)
石垣(406mm)
コンクリート(203)
鉄筋コンクリート(89mm)
石垣(610mm)
コンクリート(305mm)

0.8
2
2.8
3.5
5
7
12
12
14
17
23
27
28
35

天候と大気の状態

  • 雨、霧、湿気などの気象条件により電波が吸収または散乱し、信号損失がさらに増大します。LoRa は高周波技術に比べてこれらの影響に対して耐性がありますが、それでも気象条件が厳しいと信号強度が低下し、ネットワークの範囲が狭まる可能性があります。
  • これらの環境要因は、さまざまな展開シナリオにわたって信頼性の高い接続を確保するために、包括的なサイト調査とネットワーク計画の必要性を強調しています。LoRaWAN インフラストラクチャをインストールするときは、潜在的な範囲の影響を考慮し、環境への影響を軽減するようにネットワーク設計を適応させることが重要です。

ネットワーク構成とLoRaWAN範囲に影響を与える要因

ネットワーク設計と構成の選択は、LoRaWAN ネットワークの運用範囲に直接影響します。これらの選択は、拡散係数、帯域幅設定、コーディング レート、およびネットワークが信号干渉をどのように回避するかによって決まります。

  • 拡散係数 (SF)
    LoRaWAN の拡散係数は、送信されるデータのビットあたりのチャープの数を調整します。これは、データ レートと範囲の間でトレードオフを行う重要なパラメーターです。拡散係数が高いほどデータ レートは低くなりますが、信号対雑音比が低くなり、より長い距離で信号を検出できるため、範囲が広くなります。
    • LoRaWAN ネットワークでは、データ転送速度の具体的な設定に拡散係数 (SF) を使用します。LoRaWAN ネットワークでは、SF7 から SF12 を使用します。チャープ拡散スペクトル変調とチャープで使用されるさまざまな位相シフト周波数により、LoRaWAN ネットワークは干渉、マルチパス伝搬、フェージングの影響を受けません。LoRaWAN 範囲ネットワークでは、TX 側はチャープを使用してデータをエンコードし、Rx 側は逆チャープを使用して信号をデコードします。1 秒あたりに使用されるチャープの数、ビット レートの定義、各シンボルによって放射されるエネルギーの量、および達成できる LoRaWAN 範囲は、上記で表されています。たとえば、SF9 のビット レートは SF7 の 1/4 であり、LoRaWAN のスケーラビリティが実現できます。ビット レートが遅いほど、エネルギーが高く、エアタイムが長くなり、各データ セットの範囲が広くなります。
拡散係数
チップ/シンボル
SNR制限
放送時間(10バイトパケット)
ビットレート

7
8
9
10
11
12

128
256
512
1024
2048
4096

-7.5
-10
-12.5
-15
-17.5
-20

56ミリ秒
103ミリ秒
205ミリ秒
371ミリ秒
741ミリ秒
1483ミリ秒

5469bps
3125bps
1758bps
977bps
537bps
293bps

    • より高い SF を使用すると、LoRa 信号は干渉に対してより堅牢になり、より長い距離にわたって受信できるようになりますが、通信時間の増加とネットワーク容量の減少というトレードオフがあります。
  • 帯域幅とコーディングレート
    LoRaWAN では帯域幅とコーディング レートを調整できるため、LoRa 信号のノイズや干渉に対する堅牢性が向上します。
    • 帯域幅 (BW): 帯域幅が広いほどデータ レートが高くなり、オンエア時間が短縮されますが、信号はノイズの影響を受けやすくなります。逆に、帯域幅が狭いとデータ レートは低くなりますが、信号はより耐性が強くなります。
    • コーディング率 (CR): コーディング レートは、エラー訂正コードを考慮して、送信されるビットの総数に対するデータ ビットの比率を定義します。コーディング レートが高いほど、送信される冗長データが多くなり、データ レートの効率は低下しますが、ビット エラーに対する耐性が向上します。
  • チャネル干渉
    LoRaWAN は、他のさまざまなデバイスやテクノロジーも送信する無認可の ISM 帯域で動作します。これらのソースからの干渉があると、信号の明瞭度に影響し、有効範囲が狭まる可能性があります。
    • 同一チャネル干渉: 多数のデバイスが同じ周波数チャネルで送信すると、同一チャネル干渉が発生する可能性があります。LoRa の CSS 変調の使用はこの問題を軽減するのに役立ちますが、人口密度の高いネットワークでは依然として要因となります。
    • デューティサイクルの制限: 一部の地域では、ISM バンドでの送信にデューティ サイクル制限が課せられています。これは、送信時間と合計時間の比率を指し、干渉の可能性を減らすように設計されています。この制限は、デバイスが送信できるメッセージの数に影響し、ネットワーク設計に影響を与える可能性があります。

規制とコンプライアンスの要因

無線スペクトル規制当局によって課せられる制限と要件により、LoRaWAN ネットワークの範囲を決定する際には規制要因も極めて重要になります。

  • 周波数規制: 地域によって ISM バンドの特定の周波数範囲が指定されています。米国の FCC や欧州の ETSI などの規制機関が、周波数、電力、デューティ サイクルを管理して、スペクトルを共有するさまざまなサービスのニーズのバランスを取っています。
  • コンプライアンス: 規制を遵守することは、合法的な運用のためだけでなく、デバイスが使用する周波数に最適化されていることを確認するためにも不可欠です。これらの規制に準拠することで、罰金や運用の中断を回避しながら、相互運用性とネットワークの信頼性を確保できます。

高度な技術的要因

技術の新たな進歩により、LoRaWAN ネットワークの範囲と効率を向上させる新しいソリューションが提供されます。

  • 適応データレート (ADR)ADR は個々のノードの SF および TX 電力設定を最適化し、電力効率と全体的なネットワーク パフォーマンスを向上させます。
  • ネットワークトポロジ: 追加のゲートウェイを導入すると、カバレッジと容量が向上します。地形や潜在的な障害物を考慮したゲートウェイの戦略的な配置は、ネットワークの最適化に不可欠です。これらのさまざまなネットワーク構成と規制上の考慮事項を通じて、LoRaWAN ネットワークを微調整して範囲を最大化し、法的要件に準拠してネットワーク トラフィックを最適化できます。

結論と今後の展望

詳細な議論をまとめると、送信電力や受信機の感度の技術的な複雑さから、ネットワークが展開される環境の複雑さまで、LoRaWAN ネットワークの範囲に影響を与える無数の要因が明らかになりました。また、規制上の考慮事項や高度なネットワーク構成が、ネットワーク カバレッジの範囲と効率にさらに影響を与える可能性があることも確認しました。

結論として、LoRaWAN ネットワークの範囲を最大化することは、技術仕様の深い理解、展開環境の慎重な評価、規制遵守への配慮、そして進化し続けるテクノロジーに適応する能力を必要とする、動的かつ多面的な課題です。

IoT と接続デバイスの将来を見据えると、これらの事例と分析から得られた教訓は、世界中の LoRaWAN ネットワークの継続的な成長と最適化の指針となるでしょう。
